Phao Điện: Giải Pháp Tự Động Hóa Mực Nước An Toàn và Hiệu Quả

Phao điện là một thiết bị không thể thiếu trong nhiều hệ thống quản lý nước hiện đại, từ các hộ gia đình đến những ứng dụng công nghiệp phức tạp. Với khả năng tự động hóa việc bơm và ngắt nước, phao điện không chỉ mang lại sự tiện lợi mà còn đảm bảo an toàn, tiết kiệm năng lượng và bảo vệ thiết bị. Bài viết này sẽ cung cấp cái nhìn toàn diện về phao điện, từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn, lắp đặt và bảo trì hiệu quả.

Phao Điện Là Gì và Tại Sao Nó Quan Trọng?

Phao điện (công tắc phao điện hay công tắc mực nước) là một loại công tắc tự động sử dụng sự thay đổi mực nước để đóng hoặc ngắt mạch điện, từ đó điều khiển hoạt động của máy bơm nước hoặc các thiết bị cảnh báo.

Tầm quan trọng của phao điện:

• Tự động hóa: Giúp máy bơm tự động chạy khi bể cạn và tự động ngắt khi bể đầy, loại bỏ sự cần thiết của việc giám sát thủ công.
• Bảo vệ thiết bị: Ngăn chặn tình trạng máy bơm chạy khô (gây cháy máy) khi hết nước hoặc tràn bể chứa (gây lãng phí và hư hỏng).
• Tiết kiệm năng lượng: Máy bơm chỉ hoạt động khi cần thiết, giảm tiêu thụ điện năng.
• An toàn: Giảm thiểu rủi ro chập điện, cháy nổ so với các phương pháp điều khiển thủ công không an toàn.
• Tiện lợi: Mang lại sự thoải mái và an tâm cho người sử dụng.

Cấu Tạo và Nguyên Lý Hoạt Động Của Phao Điện

Hiểu rõ cấu tạo và nguyên lý hoạt động giúp người dùng dễ dàng lựa chọn và sử dụng phao điện một cách tối ưu.

1. Cấu Tạo Chính Của Phao Điện:

Hầu hết các loại phao điện phổ biến (loại cáp treo) thường bao gồm các bộ phận chính sau:

• Vỏ phao (Quả phao): Phần nổi trên mặt nước, thường làm bằng nhựa cao cấp (PP, ABS) hoặc inox, được thiết kế kín nước hoàn toàn để bảo vệ công tắc bên trong.
• Công tắc điện (Microswitch): Nằm bên trong vỏ phao, chứa các tiếp điểm điện. Một cơ cấu cơ khí (thường là một viên bi kim loại nhỏ hoặc đòn bẩy) sẽ tác động lên công tắc này dựa vào độ nghiêng của quả phao.
• Dây cáp điện: Dây dẫn điện chống thấm nước, nối từ công tắc trong phao ra ngoài để kết nối với máy bơm và nguồn điện. Thường có 2 hoặc 3 lõi dây với màu sắc quy ước cho các chức năng khác nhau.
• Đối trọng (Quả cân): Một quả nặng được gắn trên dây cáp, giúp cố định một điểm trên dây và tạo ra biên độ dao động mực nước (mức ON và OFF) cho phao hoạt động.

2. Nguyên Lý Hoạt Động:

Nguyên lý hoạt động của phao điện dựa trên lực đẩy Archimedes và sự thay đổi trọng lực khi mực nước thay đổi:

• Khi mực nước hạ xuống (bể cạn): Quả phao sẽ hạ xuống theo mực nước. Khi đạt đến một góc nghiêng nhất định (do quả cân níu lại), viên bi bên trong sẽ lăn, tác động lên công tắc làm đóng tiếp điểm điện. Mạch điện được kết nối, máy bơm sẽ hoạt động để bơm nước vào bể.
• Khi mực nước dâng lên (bể đầy): Quả phao sẽ nổi lên theo mực nước. Khi đạt đến một góc nghiêng khác, viên bi sẽ lăn theo chiều ngược lại, tác động nhả công tắc làm mở tiếp điểm điện. Mạch điện bị ngắt, máy bơm ngừng hoạt động.
• Điều chỉnh mực nước: Bằng cách thay đổi vị trí của quả cân trên dây cáp, người dùng có thể điều chỉnh được khoảng cách giữa mực nước cao nhất (bơm ngắt) và mực nước thấp nhất (bơm chạy).

Phân Loại Phao Điện Phổ Biến Trên Thị Trường

Trên thị trường hiện nay có nhiều loại phao điện khác nhau, có thể phân loại dựa trên chức năng hoặc công nghệ:

1. Phân loại theo chức năng:

• Phao điện chống tràn (bơm đầy): Ngắt máy bơm khi nước đầy bể. Sử dụng tiếp điểm thường đóng (NC) hoặc các cặp dây nhất định (ví dụ: A1-A2 trên một số loại phao).
• Phao điện chống cạn (bơm cạn hoặc bảo vệ máy bơm): Ngắt máy bơm khi nước trong nguồn (bể ngầm, giếng) cạn để tránh cháy máy. Sử dụng tiếp điểm thường mở (NO) hoặc các cặp dây khác (ví dụ: B1-B2).

2. Phân loại theo công nghệ/thiết kế:

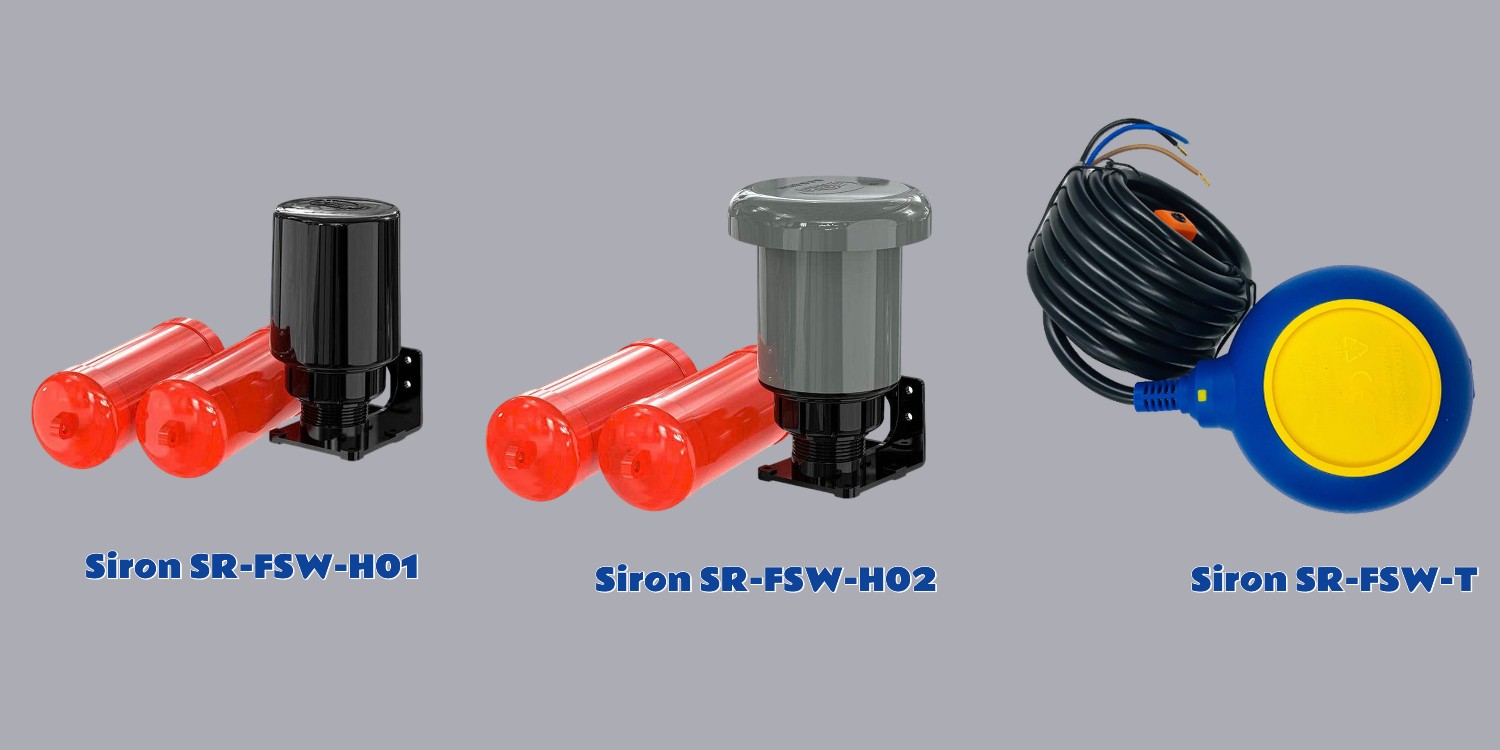

• Phao điện cơ (loại cáp treo truyền thống): Loại phổ biến nhất, sử dụng cơ cấu cơ khí và viên bi như mô tả ở trên.
  • Ưu điểm: Giá thành rẻ, dễ lắp đặt, phổ biến.
  • Nhược điểm: Độ bền cơ học có giới hạn, tiếp điểm có thể bị mài mòn, nguy cơ rò rỉ điện 220V tại phao nếu lớp vỏ bảo vệ hỏng.
• Phao điện tử: Sử dụng các cảm biến điện tử (ví dụ: cảm biến điện dung, cảm biến quang) để phát hiện mực nước.
  • Ưu điểm: Độ chính xác cao, không có bộ phận chuyển động nên ít bị kẹt, thường hoạt động với điện áp thấp tại phao (ví dụ 12V) nên an toàn hơn.
  • Nhược điểm: Giá thành cao hơn, có thể cần bộ điều khiển riêng.
• Phao điện không dây: Cảm biến phao truyền tín hiệu không dây đến bộ thu điều khiển máy bơm.
  • Ưu điểm: Linh hoạt trong lắp đặt, không cần đi dây tín hiệu xa, an toàn (thường dùng điện áp thấp cho phao).
  • Nhược điểm: Giá thành cao, cần pin cho bộ phát hoặc nguồn điện riêng.
• Phao điện cực (điện cực báo mức): Sử dụng các que điện cực để phát hiện mực nước dựa trên tính dẫn điện của chất lỏng. Đây không hẳn là "phao" nhưng có cùng chức năng điều khiển mực nước.
  • Ưu điểm: Không có bộ phận chuyển động, có thể dùng cho nhiều mức báo.
  • Nhược điểm: Chỉ dùng cho chất lỏng dẫn điện, điện cực có thể bị bám bẩn.

Ứng Dụng Rộng Rãi Của Phao Điện

Phao điện được ứng dụng trong nhiều lĩnh vực của đời sống và sản xuất:

• Gia đình: Tự động bơm nước lên bồn chứa trên mái, bơm nước từ giếng khoan, bể ngầm; điều khiển máy bơm chìm thoát nước tầng hầm, hố ga.
• Nông nghiệp: Hệ thống tưới tiêu tự động, quản lý mực nước trong ao hồ nuôi trồng thủy sản.
• Công nghiệp: Kiểm soát mực nước trong các bồn chứa hóa chất, bể xử lý nước thải, hệ thống làm mát, nồi hơi, và nhiều quy trình sản xuất khác.
• Thương mại: Tòa nhà, chung cư (hệ thống cấp thoát nước), bể bơi.

Hướng Dẫn Lựa Chọn Phao Điện Phù Hợp

Để chọn được phao điện tốt nhất, cần cân nhắc các yếu tố sau:

1. Nhu cầu sử dụng: Xác định mục đích là chống tràn, chống cạn hay cả hai.
2. Loại chất lỏng: Nước sạch, nước thải, hóa chất, dầu... Điều này quyết định vật liệu của phao và dây cáp (nhựa PP, ABS, inox, cáp chịu hóa chất).
3. Nhiệt độ và áp suất làm việc: Chọn phao có thông số phù hợp với môi trường.
4. Công suất máy bơm: Với máy bơm công suất lớn (thường trên 1.5HP - 2.2KW), nên sử dụng phao điện kết hợp với khởi động từ (contactor) để bảo vệ tiếp điểm của phao.
5. Điện áp: Phao điện 220V phổ biến nhưng cần chú ý an toàn. Phao điện 12V/24V an toàn hơn nhưng cần bộ chuyển đổi hoặc rơ le.
6. Không gian lắp đặt: Kích thước bể, vị trí lắp đặt để chọn loại phao và chiều dài dây cáp phù hợp.
7. Độ tin cậy và thương hiệu: Ưu tiên các thương hiệu uy tín, có thông tin rõ ràng và chế độ bảo hành tốt (ví dụ: Siron, Radar, Mac3, Kawasan, Bách Khoa, Slin...).
8. Tiêu chuẩn bảo vệ (IP): Chọn phao có chỉ số IP cao (ví dụ IP68) để đảm bảo khả năng chống bụi và chống thấm nước tốt.

Hướng Dẫn Lắp Đặt Phao Điện An Toàn và Đúng Kỹ Thuật

Việc lắp đặt phao điện đúng cách rất quan trọng để đảm bảo hoạt động ổn định và an toàn điện.

Các bước lắp đặt cơ bản (cho phao điện cơ cáp treo):

1. Chuẩn bị: Ngắt hoàn toàn nguồn điện trước khi lắp đặt. Chuẩn bị dụng cụ cần thiết.
2. Chọn vị trí: Lắp phao ở vị trí cân bằng, thẳng đứng trong bể, đảm bảo quả phao có không gian tự do để di chuyển lên xuống mà không bị vướng vào thành bể hay các vật cản khác. Tránh lắp gần luồng nước xả vào bể.
3. Cài đặt mực nước:
   • Quả phao: Luồn dây cáp qua nắp bể (nếu có).
   • Quả cân (đối trọng): Treo quả cân vào dây cáp. Vị trí của quả cân sẽ quyết định mực nước thấp nhất (bơm chạy) và mực nước cao nhất (bơm ngắt). Khoảng cách giữa hai mực này thường được khuyến nghị từ 30cm đến 60cm. Điều chỉnh bằng cách di chuyển quả cân lên hoặc xuống trên dây cáp.
4. Đấu dây điện:
   • Chống tràn (bơm đầy): Đấu dây nóng (L) của nguồn điện vào một cực của máy bơm. Cực còn lại của máy bơm nối với một dây của phao điện (thường là dây chung - COM). Dây còn lại của phao điện (dây thường đóng - NC, hoặc dây A2 theo một số ký hiệu) nối với dây nguội (N) của nguồn. Hoặc theo sơ đồ A1-A2 trên các loại phao có sẵn.
   • Chống cạn (bơm xả hoặc bảo vệ bơm): Tương tự như trên nhưng sử dụng tiếp điểm thường mở (NO, hoặc dây B2 theo một số ký hiệu) của phao điện.
   • Luôn tham khảo sơ đồ đấu dây đi kèm sản phẩm.
   • Với máy bơm công suất lớn: Dây từ phao điện sẽ điều khiển cuộn hút của khởi động từ, khởi động từ sẽ đóng/ngắt mạch lực cho máy bơm.
5. Kiểm tra: Sau khi lắp đặt, cấp lại nguồn điện và kiểm tra hoạt động của phao bằng cách thay đổi mực nước trong bể (hoặc nâng hạ phao bằng tay) để xem máy bơm có chạy và ngắt đúng theo cài đặt không.

Lưu ý an toàn quan trọng:

• TUYỆT ĐỐI NGẮT NGUỒN ĐIỆN TRƯỚC KHI LẮP ĐẶT, SỬA CHỮA.
• Đảm bảo các mối nối điện chắc chắn, được cách điện kỹ càng, không để hở hoặc tiếp xúc với nước.
• Không để dây cáp của phao bị gấp khúc, xoắn hoặc trầy xước.
• Nên sử dụng aptomat chống giật (ELCB/RCCB) cho hệ thống máy bơm sử dụng phao điện 220V để tăng cường an toàn.
• Đối với các bồn chứa bằng kim loại hoặc lắp đặt ngoài trời, cân nhắc sử dụng phao điện an toàn 12V qua rơ le.

Bảo Trì và Khắc Phục Sự Cố Thường Gặp Với Phao Điện

Để phao điện hoạt động bền bỉ và chính xác, cần bảo trì định kỳ và biết cách xử lý các sự cố đơn giản.

Bảo trì định kỳ:

• Kiểm tra trực quan: Thường xuyên quan sát hoạt động của phao, đảm bảo phao di chuyển tự do.
• Vệ sinh: Định kỳ (3-6 tháng/lần hoặc tùy điều kiện sử dụng) làm sạch quả phao, dây cáp và quả cân khỏi cặn bẩn, rong rêu hoặc các vật thể lạ bám vào có thể gây kẹt phao.
• Kiểm tra dây cáp: Xem có dấu hiệu nứt, mòn, hoặc hư hỏng không.
• Kiểm tra mối nối điện: Đảm bảo vẫn chắc chắn và không bị oxy hóa.

Các sự cố thường gặp và cách khắc phục:

1. Phao điện không hoạt động (máy bơm không chạy hoặc không ngắt):
   • Nguyên nhân: Mất nguồn điện, phao bị kẹt, dây điện đứt, hỏng công tắc bên trong phao, đấu dây sai, mực nước chưa đạt ngưỡng cài đặt, hỏng rơ le/khởi động từ (nếu có).
   • Khắc phục: Kiểm tra nguồn điện, aptomat. Vệ sinh, đảm bảo phao di chuyển tự do. Kiểm tra dây dẫn, mối nối. Kiểm tra lại sơ đồ đấu dây. Nếu nghi ngờ hỏng phao, cần thay thế.
2. Máy bơm chạy/ngắt liên tục:
   • Nguyên nhân: Khoảng cách mực nước ON/OFF cài đặt quá gần nhau, phao bị dao động mạnh do luồng nước xả, rò rỉ nước trong hệ thống đường ống (ví dụ hỏng van một chiều).
   • Khắc phục: Điều chỉnh lại vị trí quả cân để tăng khoảng cách mực nước. Thay đổi vị trí lắp phao tránh luồng nước xả. Kiểm tra và sửa chữa hệ thống ống nước.
3. Nước vào trong quả phao:
   • Nguyên nhân: Vỏ phao bị nứt, hở do va đập hoặc lão hóa vật liệu.
   • Khắc phục: Thay thế phao điện mới.
4. Rò rỉ điện:
   • Nguyên nhân: Dây cáp bị trầy xước, hở lớp cách điện; nước xâm nhập vào các mối nối không kín.
   • Khắc phục: NGẮT NGAY NGUỒN ĐIỆN. Kiểm tra, sửa chữa hoặc thay thế dây cáp. Đảm bảo các mối nối được cách điện đúng tiêu chuẩn. Lắp aptomat chống giật.

Kết Luận

Phao điện là một thiết bị thông minh và hữu ích, đóng vai trò quan trọng trong việc tự động hóa và bảo vệ hệ thống cấp thoát nước. Việc hiểu rõ về cấu tạo, nguyên lý, cách lựa chọn, lắp đặt và bảo trì phao điện sẽ giúp bạn khai thác tối đa lợi ích của thiết bị này, đảm bảo an toàn và hiệu quả lâu dài. Hãy luôn ưu tiên các sản phẩm chất lượng từ những nhà cung cấp uy tín và tuân thủ các quy tắc an toàn điện khi thao tác.
