Sơ đồ hướng dẫn cách đấu công tắc đảo chiều bóng đèn cầu thang hạt công tắc Panasonic Wide Series

Hướng dẫn Sơ đồ cách đấu công tắc đảo chiều bóng đèn cầu thang hạt công tắc  Panasonic Wide Series

Công tắc đảo chiều là giải pháp lý tưởng để điều khiển đèn cầu thang từ nhiều vị trí khác nhau. Bài viết này sẽ hướng dẫn bạn cách đấu nối công tắc đảo chiều Panasonic Wide Series, một trong những dòng sản phẩm chất lượng và phổ biến trên thị trường, để điều khiển bóng đèn cầu thang một cách an toàn và hiệu quả.

Tại sao nên sử dụng công tắc đảo chiều Panasonic Wide Series?

Công tắc đảo chiều Panasonic Wide Series nổi bật với thiết kế hiện đại, chất lượng bền bỉ và khả năng vận hành ổn định. Việc sử dụng công tắc này mang lại nhiều lợi ích:

• Điều khiển đèn cầu thang linh hoạt từ nhiều vị trí.
• Tiết kiệm năng lượng bằng cách tắt đèn dễ dàng từ bất kỳ điểm nào trên cầu thang.
• Tăng tính thẩm mỹ cho không gian nhờ thiết kế hiện đại.
• Độ bền cao, tuổi thọ dài, giảm chi phí bảo trì.

Chuẩn bị trước khi đấu nối

Trước khi bắt đầu, hãy đảm bảo bạn đã chuẩn bị đầy đủ các vật dụng sau:

• Hai công tắc đảo chiều Panasonic Wide Series.
• Dây điện đủ tiêu chuẩn.
• Tua vít.
• Kìm.
• Băng dính cách điện.
• Sơ đồ đấu nối (xem phần dưới).
• Đèn cầu thang.
• Công tắc đảo chiều cầu thang Panasonic Wide Series

Lưu ý quan trọng: Ngắt nguồn điện hoàn toàn trước khi tiến hành đấu nối để đảm bảo an toàn.

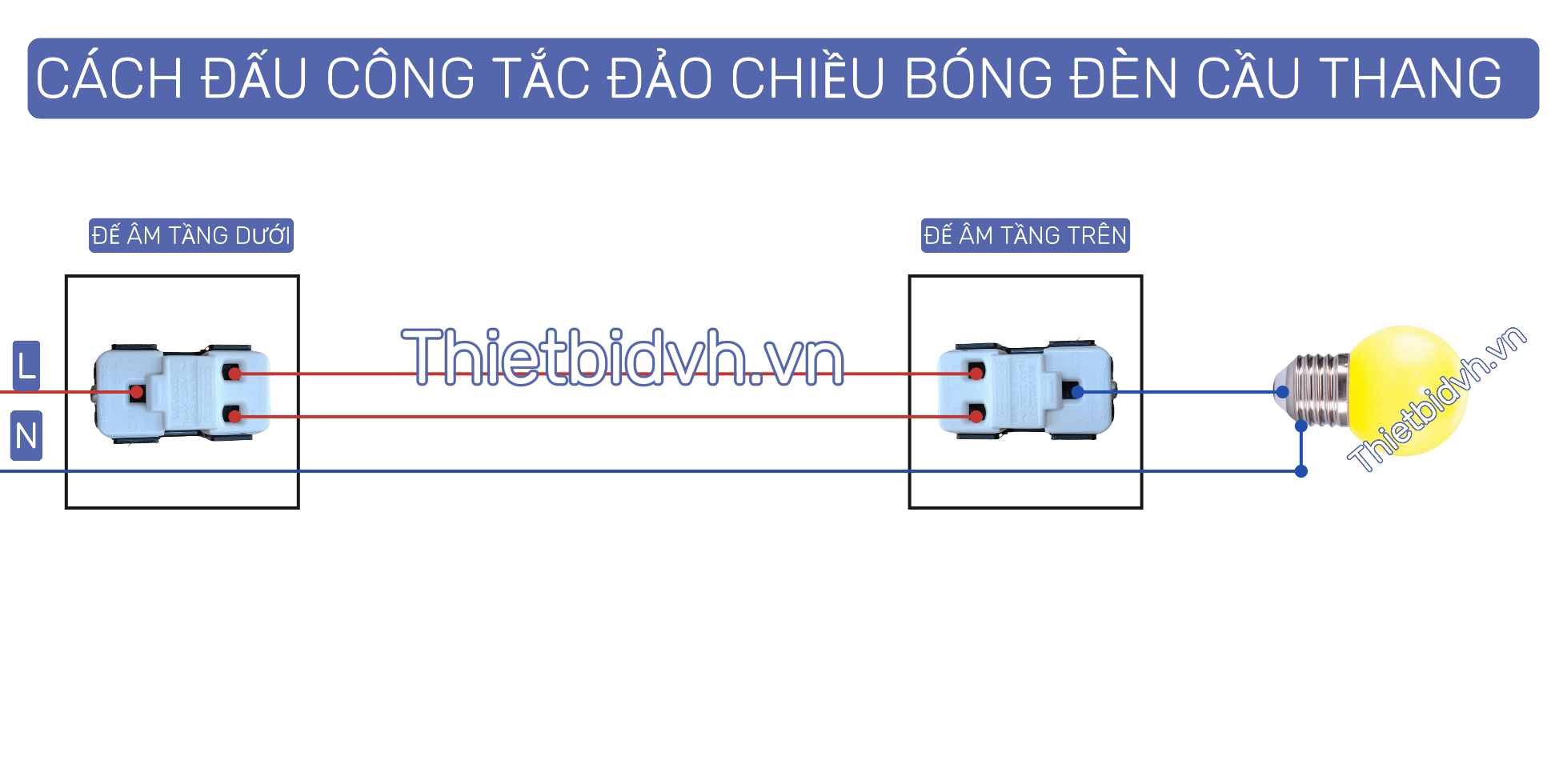

Sơ đồ cách đấu công tắc đảo chiều bóng đèn cầu thang Panasonic Wide Series

Dưới đây là sơ đồ đấu nối chi tiết. Hãy chú ý đến các ký hiệu và màu sắc dây điện để đảm bảo đấu nối chính xác.

Giải thích sơ đồ:

• L: Dây pha cấp nguồn từ nguồn điện.
• N: Dây trung tính.
• Đế âm tầng dưới: Gồm hạt công tắc đảo chiều cầu thang tầng dưới và nguồn vào và 3 dây đảo chiều (5 dây).
• Đế âm tầng trên: Gồm hạt công tắc đảo chiều cầu thang tầng trên tầng trên và dây ra đèn và 3 dây đảo (5 dây).
• Bóng đèn: Bóng đèn cho cầu thang

Các bước đấu nối

1. Kết nối dây pha (L) vào đầu vào của công tắc ( chân Com)
2. Kết nối dây pha từ L1, L2 đế âm dưới đến L1, L2 đế âm trên. ( không nhất thiết phải đấu dây L1 dưới với L1 trên, có thể đảo chân)
3. Kết nối dây pha từ công tắc đế âm trên đến đèn ( chân Com).
4. Kết nối dây trung tính (N) từ nguồn điện đi từ đế âm tầng dưới đến đèn ( không nên lấy dây trung tính ở tầng trên trên sẽ hay bị xông pha).
5. Kiểm tra lại các mối nối, đảm bảo chắc chắn và cách điện tốt.
6. Bật nguồn điện và kiểm tra hoạt động của đèn.

Lời kết

Việc đấu nối công tắc đảo chiều bóng đèn cầu thang Panasonic Wide Series không quá phức tạp nếu bạn làm theo hướng dẫn cẩn thận. Hãy đảm bảo an toàn bằng cách ngắt nguồn điện trước khi tiến hành và kiểm tra kỹ lưỡng sau khi hoàn thành. Nếu bạn không tự tin, hãy tìm đến sự hỗ trợ của thợ điện chuyên nghiệp.
