Sơ đồ Hướng dẫn cách đấu công tắc đảo chiều cầu thang , hành lang 3 vị trí hoặc nhiều vị trí hạt công tắc Panasonic Wide Series

Sơ đồ Hướng dẫn cách đấu công tắc đảo chiều cầu thang , hành lang 3 vị trí hoặc nhiều vị trí hạt công tắc Panasonic Wide Series

Công tắc đảo chiều là giải pháp lý tưởng cho cầu thang, hành lang, cho phép điều khiển ánh sáng từ nhiều điểm khác nhau. Bài viết này sẽ hướng dẫn bạn cách đấu nối công tắc đảo chiều Panasonic Wide Series cho hệ thống 3 vị trí hoặc nhiều vị trí hơn, đảm bảo an toàn và hiệu quả.

Ưu điểm của công tắc đảo chiều Panasonic Wide Series

Công tắc đảo chiều Panasonic Wide Series nổi bật với thiết kế hiện đại, chất lượng cao và độ bền vượt trội. Một số ưu điểm chính bao gồm:

• Thiết kế sang trọng, tinh tế, phù hợp với nhiều không gian nội thất.
• Chất liệu cao cấp, chống chịu tốt với tác động môi trường.
• Hoạt động ổn định, độ bền cao, tuổi thọ lâu dài.
• Dễ dàng lắp đặt và sử dụng.
• An toàn tuyệt đối cho người sử dụng.

Sơ đồ đấu nối công tắc đảo chiều 3 vị trí

Đối với hệ thống 3 vị trí, bạn cần 2 công tắc đảo chiều, 1 công tắc trung gian và  bóng đèn. Sơ đồ đấu nối như sau:

Lưu ý: Đây chỉ là sơ đồ cơ bản. Tùy thuộc vào cấu trúc cụ thể của hệ thống điện, bạn có thể cần điều chỉnh sơ đồ sao cho phù hợp.

Các bước đấu nối:

1. Ngắt nguồn điện hoàn toàn trước khi tiến hành đấu nối.
2. Kết nối dây nguồn (L) vào chân nguồn (COM) của công tắc 1.
3. Kết nối dây đảo chiều ( L1,L2) từ công tắc 1 đến chân đảo ( 1,3)của công tắc 2.
4. Kết nối dây đảo (2,4) từ công tắc 2 đến chân đảo (L1,L2) công tắc 3
5. Kết nối chân chung (COM) công tắc 3 vào bóng đèn.
6. Kết nối dây trung tính (N) từ nguồn điện trực tiếp đến bóng đèn.
7. Kiểm tra lại toàn bộ các kết nối trước khi bật nguồn điện.

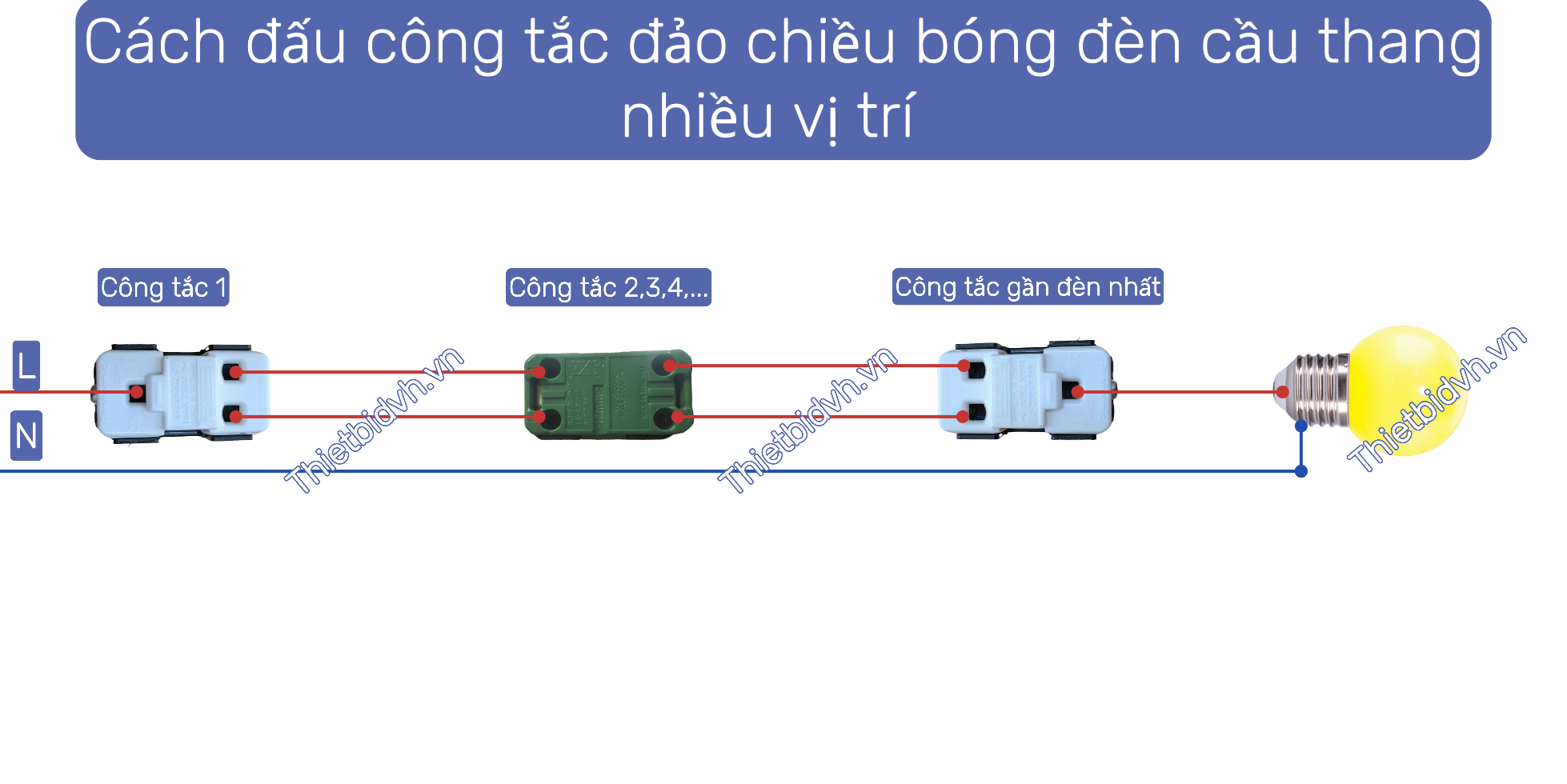

Sơ đồ đấu nối công tắc đảo chiều nhiều vị trí (hơn 3 vị trí)

Đối với hệ thống nhiều hơn 3 vị trí, việc đấu nối phức tạp hơn. Bạn cần sử dụng nhiều công tắc đảo chiều hơn và cần có sự hiểu biết sâu sắc về điện. Tốt nhất, bạn nên tham khảo ý kiến của thợ điện chuyên nghiệp để đảm bảo an toàn và hiệu quả.

Lưu ý: Việc đấu nối không đúng cách có thể gây nguy hiểm về điện. Nếu bạn không có kinh nghiệm về điện, hãy liên hệ với thợ điện chuyên nghiệp để được hỗ trợ.

Những lưu ý quan trọng khi đấu nối công tắc đảo chiều

• Luôn ngắt nguồn điện trước khi tiến hành bất kỳ thao tác nào.
• Sử dụng đúng loại dây điện và công tắc phù hợp với công suất của bóng đèn.
• Kiểm tra kỹ lưỡng các kết nối trước khi bật nguồn điện.
• Nếu không tự tin về khả năng của mình, hãy nhờ thợ điện chuyên nghiệp hỗ trợ.

Kết luận

Việc đấu nối công tắc đảo chiều Panasonic Wide Series không quá phức tạp nếu bạn làm đúng theo hướng dẫn. Tuy nhiên, an toàn luôn là yếu tố hàng đầu. Hãy tuân thủ các hướng dẫn an toàn và nếu cần thiết, hãy tìm sự giúp đỡ từ chuyên gia.
